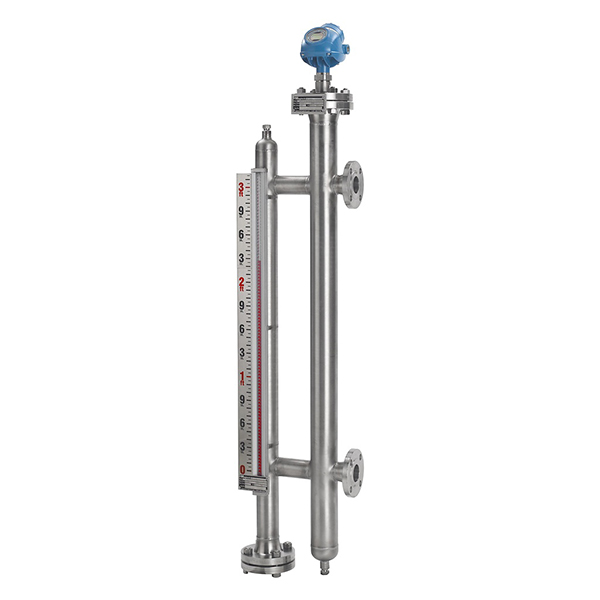

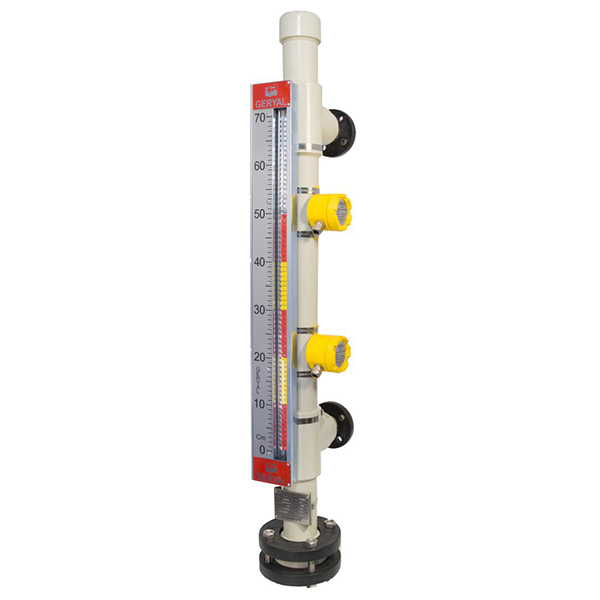

لول گیج مغناطیسی:

خارج از محفظه یک نشانگر است که مجهز به یک لوله شیشه ای خلا می باشد که حاوی یک نوار مغناطیسی دو طرفه دو رنگ است.

در پاسخ به حرکت سطح ، شناور مطابق با آن حرکت می کند و نوار مغناطیسی را مجبور کرده که بچرخد و تغییر رنگ دهد.

سطح واقعی مایع از نقطه مربوطه روی مقیاس اندازه گیری نشان داده شده یا خوانده می شود.

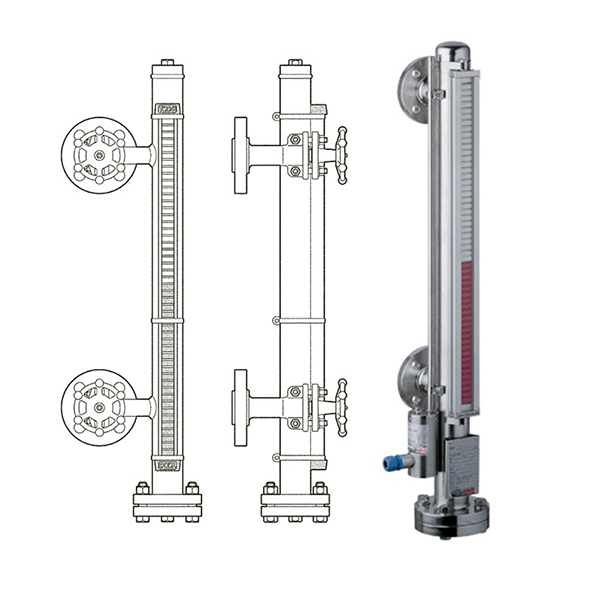

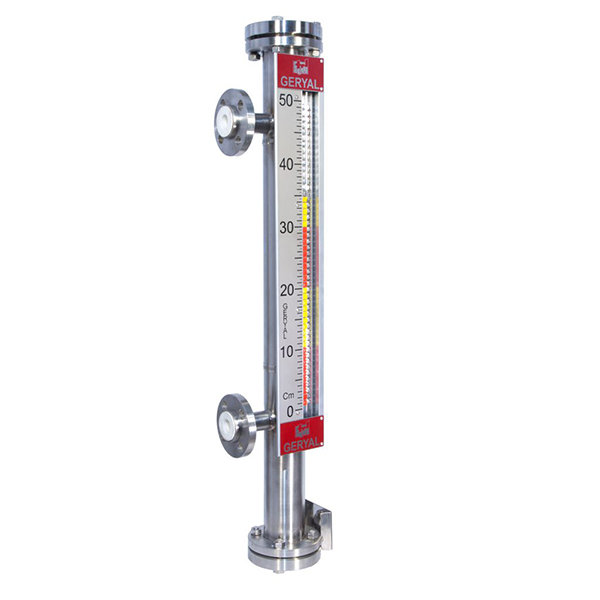

ساختار و ویژگی های لول گیج مغناطیسی

گیج مغناطیسی سطح دارای یک طراحی ساده ای بوده و از یک محفظه اصلی و یک شناور تشکیل شده است.

محفظه های اصلی

• طراحی مطابق با استاندارد ANSI

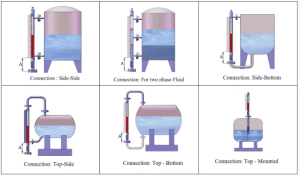

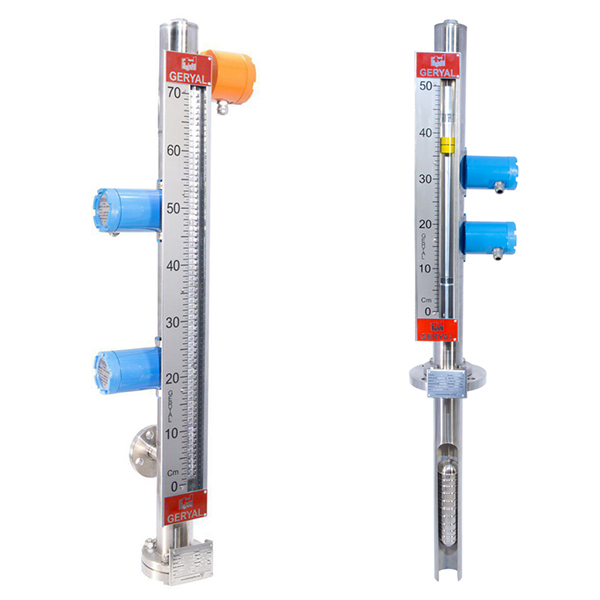

• نصب و اتصال فرآیند به چند شکل امکان پذیر است

جنس مواد محفظه :LSS 304/304 ، LSS 316/316 ،SS 317 ، SS 321 ، SS 347 ، Ti2 ، C -276  HASTELLOY ، 702-Zr ، Nickel-6 ، 304+PTFE ، CPVC و PP

شناور

شناور جزء کلیدی گیج سطح است که به صورت مغناطیسی با نشانگر بیرونی ، سوئیچ سطح مایع و ترانسمیتر کوپل می شود.

اصول عملکرد گیج های مغناطیسی سطح

در این روش محفظه و لوله ای فرعی به کنار مخزن متصل شده و سطح مایع در آن مشابه داخل تانک بالا و پایین می رود.

شناوری با خاصیت مغناطیسی نیز در داخل لوله به همراه سطح مایع جابه جا می شود.

محفظه کاملا آب بندی شده و بنابراین شناور ، تنها بخشی است که با سیال ارتباط دارد.

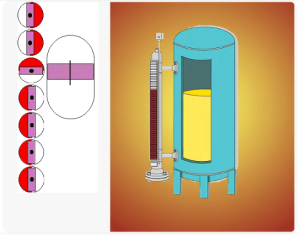

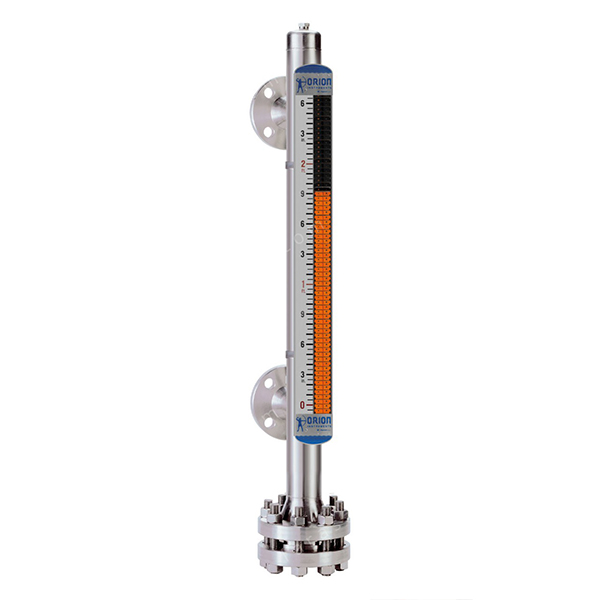

در طرف خشک محفظه ، ستونی از غلطک های مغناطیسی وجود دارد که یک طرف آن به طور مثال به رنگ سفید و طرف دیگر به رنگ قرمز است.

غلطک ها معمولا از جنس پلاستیک یا سرامیک ساخته می شوند.

هنگامی که شناور بالا و پایین می رود ، میدان مغناطیسی دائمی اطراف غلطک تغییر می کند و باعث چرخش 180 درجه غلطک می شود؛ با این چرخش رنگ غلطک تغییر می کند.

هنگامی که شناور بالا می رود ، رنگ غلطک از سفید به قرمز تغییر می کند و هنگامی که پایین می رود ، رنگ آن به سفید برمی گردد.

این عملکرد به این معنی است که در هر زمان مقدار مایع داخل تانک با ستون قرمز نمایش داده شده ، برابر است.

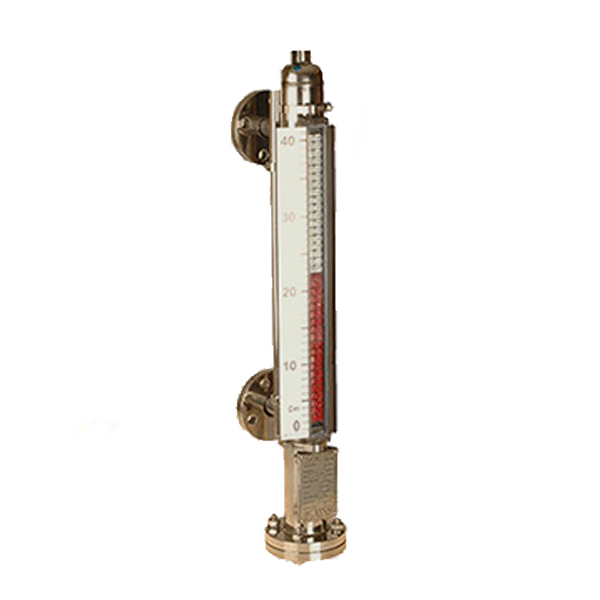

مدل های ویژه لول گیج مغناطیسی

علاوه بر انواع مدل های گفته شده در بالا ، مدل های ویژه ای را نیز می توان تولید کرد.

می توان مدل هایی با پوشش E-CTFE ، PFA یا ETFA ، مدل های ساخته شده از پلاستیک ، HASTELLOY ، MONEL ، تیتانیوم ایجاد کرد.
