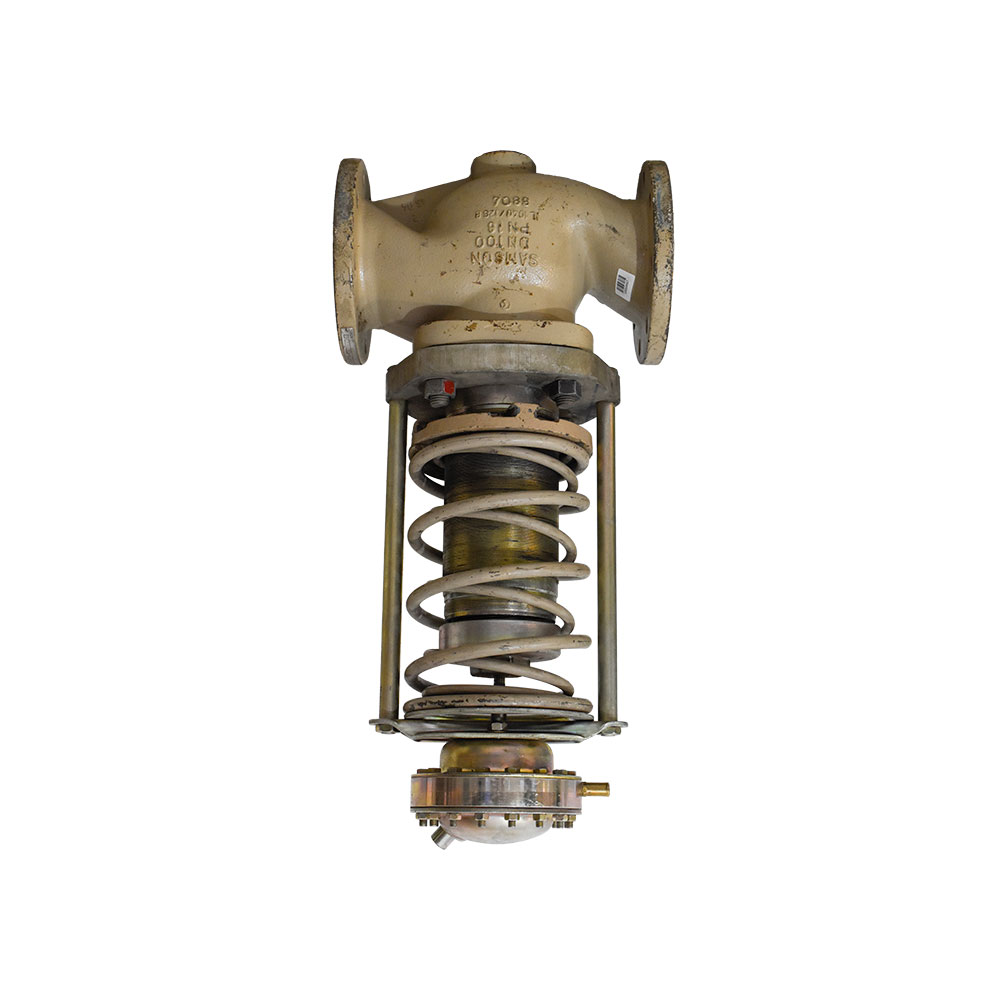

فشار شکن سامسون مدل 4173 | Samson 4173 Pressure Reducing Valve

معرفی و کاربرد

شیر فشار شکن سامسون مدل 4173 یکی از محصولات صنعتی پرکاربرد برای کاهش و تنظیم فشار گازهای قابل اشتعال و غیرقابل اشتعال در فرآیندهایی نظیر بویلرها، خشک‌کن‌ها، بخارسازها، کوره‌ها و مبدل‌های حرارتی است. این مدل به طور خاص برای سیستم‌هایی طراحی شده که نیاز به یک فشار خروجی ثابت دارند، بدون تأثیر از نوسانات فشار ورودی.

علاوه بر این، Samson 4173 در کنترل فشار هوای فشرده در خطوط فرایندی و ایجاد پوشش گاز خنثی (Blanketing) در مخازن برای جلوگیری از اکسیداسیون سیالات نیز کاربرد گسترده دارد.

—

نحوه عملکرد

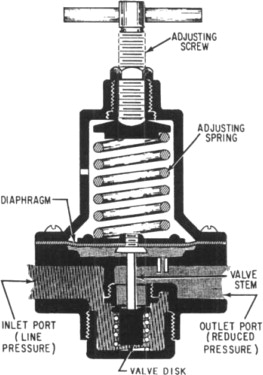

مکانیزم کنترل فشار در این مدل به صورت کاملاً مکانیکی با استفاده از فنر حساس به فشار طراحی شده است. با افزایش فشار ورودی، فنر فشرده‌تر شده و اجازه باز شدن ولو را برای حفظ فشار خروجی ثابت می‌دهد. در مقابل، با کاهش فشار ورودی، ولو بسته‌تر شده و جریان را محدود می‌کند. این تعادل مکانیکی باعث پایداری فشار در خروجی می‌شود.

—

مشخصات فنی فشار شکن سامسون مدل 4173

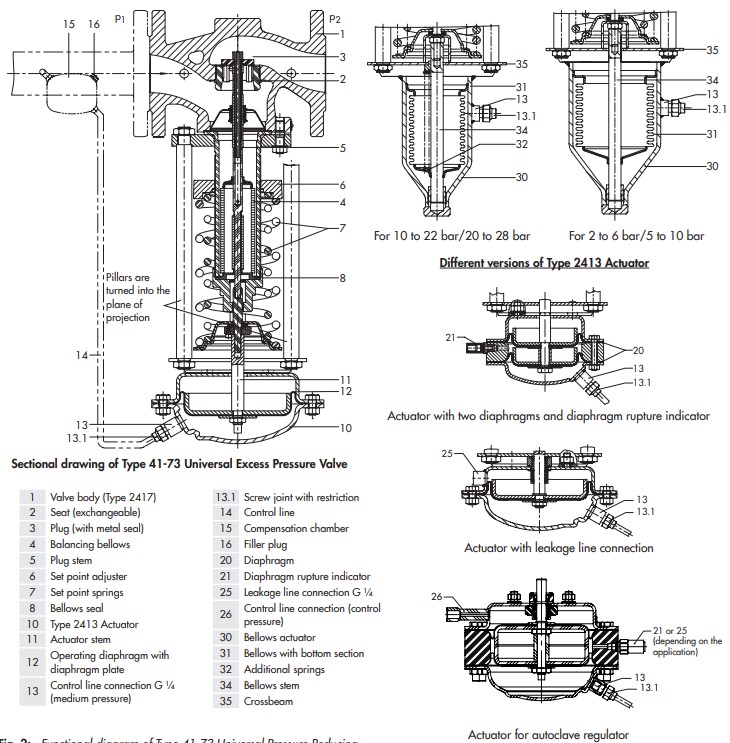

شیر فشار شکن Samson 4173 در سایزهای DN15 تا DN100 تولید می‌شود و برای کاربردهای گاز، بخار، هوا و مایعات طراحی شده است. فشار اسمی این مدل در بازه PN16 تا PN40 قرار دارد. محدوده قابل تنظیم فشار خروجی نیز از 0.05 تا 28 بار متغیر است. این تنظیم فشار از طریق یک مکانیزم فنری و خط کنترل (Control Line) انجام می‌شود که به دیافراگم متصل است و شیر را متناسب با تغییرات فشار باز و بسته می‌کند.

نرخ نشتی این شیر بسیار پایین بوده و برای سیت فلزی معادل 0.05٪ و برای سیت نرم معادل 0.01٪ می‌باشد. این مقادیر بر اساس استاندارد IEC 60534-4 تعریف شده‌اند.

محدوده دمای عملیاتی در این مدل بین 200- تا 200+ درجه سانتی‌گراد است که نشان‌دهنده‌ی مقاومت بالا در برابر شرایط سخت محیطی و فرآیندی است.

—

متریال ساخت

بدنه (Body): آهن ریختگری (Cast Iron)، فولاد کربنی WCC، فولاد ضد زنگ CF8M

سیت و پلاگ: فولاد ضد زنگ کروم-نیکل (1.4404 / L316)

سیت نرم (Soft Seat): PTFE با 15٪ فایبرگلاس، EPDM، NBR یا FKM

دیافراگم (Diaphragm): از جنس EPDM، NBR یا FKM

بیلوز (Bellows): فولاد ضد زنگ CrNi Steel7

استانداردها و طراحی

طراحی مطابق با استاندارد DIN و ANSI

موجود در سایزهای استاندارد DIN DN15 تا DN400 و ANSI NPS ½ تا NPS 16

مدل‌های دارای اتصال NPT و G تا سایز 1 اینچ

فشار اسمی از PN10 تا PN63 و کلاس فشاری ANSI از Class 125 تا Class 300

—

مزایای فشار شکن سامسون 4173

طراحی تخصصی برای کنترل دقیق فشار خروجی

مناسب برای شرایط کاری با نوسانات شدید فشار

قابلیت استفاده در محدوده وسیع دمایی

دقت بالا در آب‌بندی و حداقل نشتی

نصب و نگهداری آسان با طراحی مهندسی‌شده
