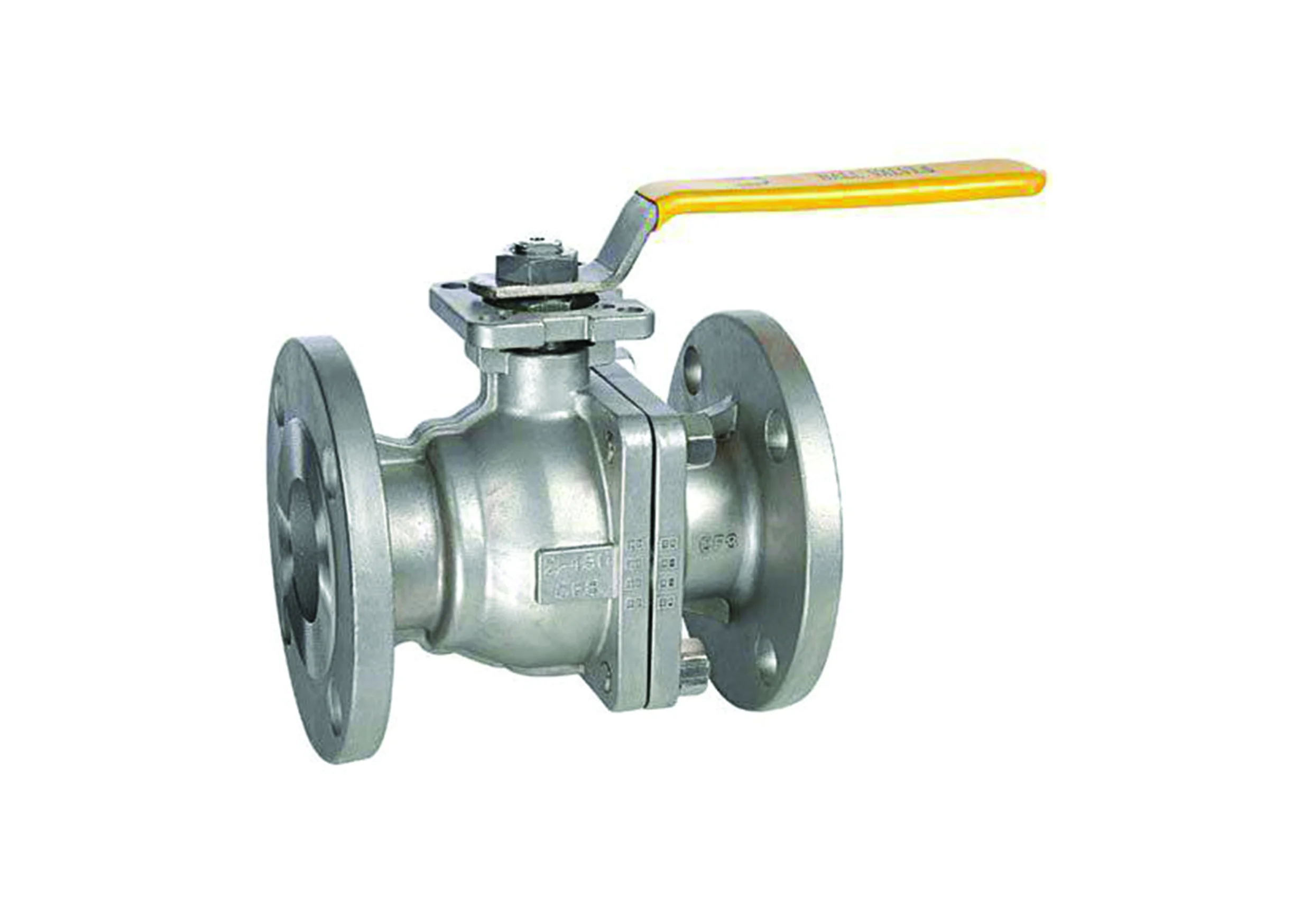

شیر توپی(گازی) فولاد بال ولو / کلاس 150 / فلنچ دار

شیر توپی (بال ولو) فولادی کلاس 150 CARBON STEEL BALL VALVE

از شیر توپی فولادی به منظور کنترل جریان گازها یا مایعات از طریق چرخش توپی به میزان 90 درجه حول محور مرکزی خود که باعث قطع و وصل جریان می شود استفاده میشود.

شیر توپی تنها توانایی کنترل نرخ جریان را دارند و بر روی کنترل فشار جریان تاثیرگذار نیست.

علامت WSP در شیرآلات کلاس 150 به منظور مشخص نمودن دما و فشار بخار که شیرآلات فولادی می توانند در آن شرایط عملیاتی شوند را مشخص می نماید.

مکانیزم ساختاری شیر توپی فولادی کلاس 150 (CARBON STEEL BALL VALVE MECANISM)

در شیر توپی فولادی کلاس 150 با استفاده از یک توپی فلزی دارای حفره مرکزی که از دو طرف توسط دو سیت مهار شده است،به منظور کنترل جریان سیالات و گازها مورد استفاده قرار میگیرد.

توپی مرکزی توسط میله استم به دستگیره متصل است و فرمان باز و بسته شدن از طریق میله استم به توپی اعمال می شود.

چنانچه دسته در راستای محور شیر باشد،سیستم باز و چنانچه دسته عمود بر محور باشد،سیستم بسته است.

شیرآلات توپی کلاس 150 قابلیت حذف دستگیره و نصب اکچوئتورهای برقی و بادی به منظور اعمال فرمان باز و بسته شدن بصورت اتوماتیک را دارا می باشند.

چه عواملی منجر به خرابی شیرآلات توپی فولادی کلاس 150 می شوند؟

عوامل زیادی در خرابی شیرآلات توپی تاثیرگذار است.عواملی مانند استفاده از متریال نامناسب و نامنطبق با آنالیز شیمیایی ذکر شده در استاندارد ساخت،عدم در نظر گرفتن نرخ فشار و دمای مجاز،مونتاژ و نصب غیر اصولی و استفاده ناصحیح توسط اپراتور از جمله عوامل اصلی خرابی شیر توپی فولادی می باشند.

چنانچه موارد ذکر شده در بالا رعایت شود،طول عمر شیرآلات توپی کلاس 150 در حدود 8 الی 10 سال تخمین زده می شود.

خواص مکانیکی شیرآلات فولادی کلاس 150 carbon steel valves features

-استحکام کششی بالا High tensile strength
-مقاومت بالا در برابر خوردگی High resistance to corrosion
-سختی بالا High Hardness
-نصب و استفاده آسان Easy installation
