شیر برقی جی کا

شیر برقی جی کا (GECA)، یکی از انواع شیرآلات صنعتی است که به دو صورت نرمال باز (Normally Open) و نرمال بسته (Normally Closed) جهت کنترل جریان گازها به کار می رود.

شیر برقی یا Solenoid Valve با استفاده از انرژی الکتریکی و با کمک سلونوئید (بوبین) مسیر عبور سیالات را کنترل یا قطع و وصل می کند. هنگامی که جریان برق به سلونوئید متصل می‌ شود، آن راه را برای عبور گاز باز می‌کند و اجازه عبور جریان را می دهد و در صورت قطع جریان برق، سلنوئید بسته شده و جریان گاز متوقف می‌شود.

شیرهای برقی جی کا (GECA) معمولاً در صنایع مختلفی از جمله صنایع نفت و گاز، پتروشیمی، صنایع غذایی و دارویی، صنایع تولید برق، سیستم‌های حریق و سیستم‌های HVAC (گرمایش، تهویه و تهویه مطبوع) مورد استفاده قرار می‌گیرند.

شیرهای برقی جی کا در انواع مختلفی از لحاظ اندازه، فشار کاری، ماده سازنده، نوع تنظیم جریان (خودکار یا دستی) و دمای کاری تولید می شوند. جهت انتخاب مناسب‌ترین شیر برقی جی کا برای نیازهای خاص خود بهتر است با کارشناسان تجهیز صنعت مشورت کنید تا شما را در انتخاب بهترین گزینه راهنمایی نمایند.

انواع شیر برقی جی کا (GECA)

شرکت جی کا (GECA) طیف وسیعی از شیرهای برقی را تولید می کند که برای استفاده در کاربردهای گاز طراحی می شوند. این شیرهای برقی معمولاً برای قطع جریان گاز در مواقع اضطراری هنگام اتصال به سیستم تشخیص گاز استفاده می شوند. شیرهای برقی جی کا (GECA) دارای دو نوع اصلی می باشند:

• 1.شیرهای برقی جی کا (GECA) خودکار دارای 9 مدل

• 2.شیرهای برقی جی کا (GECA) دستی دارای 14 مدل

شیرهای برقی جی کا (GECA) خودکار

این نوع شیرها برای قطع و وصل خودکار یا اتوماتیک جریان گاز در صنایع مختلف استفاده می‌شوند. هنگامی که سیستم تشخیص دهد که نیاز به قطع یا وصل جریان گاز وجود دارد، شیر به صورت خودکار عمل می‌کند. این شیرها به طور معمول برای کنترل جریان گاز در سیستم‌های اتوماسیون صنعتی، سیستم‌های حفاظتی یا سیستم‌های ایمنی استفاده می‌شوند.

در صورتی که نیاز به انتقال گاز در شرایط خاصی مانند پایان روز کاری یا در صورت وقوع خطرات اضطراری وجود داشته باشد، این شیرها بسیار مفید هستند.

شیرهای برقی جی کا (GECA) دستی

این نوع شیرها به صورت دستی توسط اپراتور کنترل می‌ شوند. برای قطع و وصل جریان گاز، اپراتور باید شیر را به صورت دستی باز یا بسته کند. شیرهای دستی برای استفاده در سیستم‌هایی که نیاز به کنترل دستی دارند مفید هستند.

مثلاً در صورتی که اپراتور بخواهد جریان گاز را به صورت دستی تنظیم کند یا در صورت خرابی سیستم خودکار، نیاز به کنترل دستی جریان گاز وجود داشته باشد، این شیرها مورد استفاده قرار می‌گیرند.

مدل های شیر برقی جی کا (GECA) خودکار

شیر برقی اتوماتیک گاز برای ایمنی و کنترل گاز جهت قطع در لوله های تغذیه گاز استفاده می شود. این نوع شیرآلات مناسب برای گازهای مختلف، از جمله گاز طبیعی، پروپان و غیره است.

شیر برقی گاز LPG شیر برقی معمولی بسته (normally closed) است که به طور خودکار کمتر از یک ثانیه با تحریک انرژی الکتریکی در سیم پیچ باز می شود و در صورت عدم وجود جریان الکتریکی کمتر از یک ثانیه به طور خودکار بسته می شود. برند جیکا در حال حاضر دارای 9 مدل شیر برقی خودکار است که در ادامه به معرفی آنها می پردازیم:

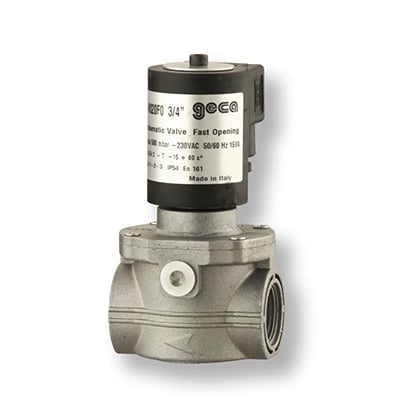

1. شیرهای برقی خودکار جی کا با باز و بسته شدن سریع:

این مدل‌ها دارای  اتصال رزوه ای با سایزهای 1/2 اینچ، 3/4 اینچ و 1 اینچ بوده و قابلیت باز شدن و بسته شدن سریع را دارند. فشار کاری حداکثر آنها 360 میلی بار تا 6 بار است.

2. شیرهای برقی خودکار جی کا با ظرفیت بالا و باز و بسته شدن سریع:

این مدل‌ها نیز دارای اتصال رزوه ای با سایزهای 1/2 اینچ، 3/4 اینچ و 1 اینچ هستند و قابلیت باز شدن و بسته شدن سریع را دارند. فشار کاری حداکثر آنها نیز 360 میلی بار است.

3. شیرهای برقی خودکار جی کا با باز و بسته شدن سریع:

این مدل‌ دارای سایزهای رزوه ای 1 1/4 اینچ، 1 1/2 اینچ و 2 اینچ و فشار کاری حداکثر 360 میلی بار تا 6 بار است.

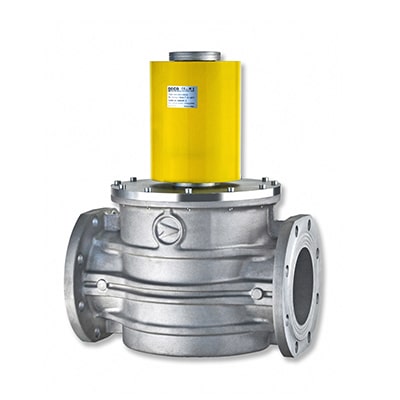

4. شیرهای برقی خودکار جی کا با باز و بسته شدن سریع:

این مدل‌ها اتصال فلنجی با سایزهای DN65، DN80 و DN100 قابلیت باز و بسته شدن سریع را دارند. فشار کاری حداکثر آنها نیز 360 میلی بار است.

5. شیر برقی خودکار جی کا باز و بسته شدن سریع:

این مدل‌ها با سایزهای فلنج DN125 و DN150 قابلیت باز و بسته شدن سریع را دارند. فشار کاری حداکثر آنها نیز 360 میلی بار است.

6.شیرهای برقی خودکار جی کا با باز شدن آهسته و بسته شدن سریع:

این مدل با اتصال رزوه ای 1/2 اینچ، 3/4 اینچ و 1 اینچ موجود است و قابلیت باز شدن آهسته و بسته شدن سریع را دارند. فشار کاری حداکثر آنها نیز 360 میلی بار است. زمان باز شدن قابل تنظیم  از 0.5 تا 25 ثانیه می باشد.

7. شیرهای برقی خودکار جی کا با باز شدن آهسته و بسته شدن سریع:

این مدل‌ها سایزهای رزوه ای 1 1/4 اینچ، 1 1/2 اینچ و 2 اینچ تولید می‌شوند و قابلیت باز شدن آهسته و کلوز شدن سریع را دارند. فشار کاری حداکثر آنها نیز 360 میلی بار است.

8. شیرهای برقی خودکار جی کا با باز شدن آهسته و بسته شدن سریع:

این مدل‌ها اتصال فلنجی با سایزهای DN65، DN80 و DN100 را شامل می‌شوند و قابلیت باز شدن آهسته و کلوز شدن سریع را دارند. فشار کاری حداکثر آنها نیز 360 میلی بار است.

9.شیر برقی خودکار جی کا در حالت نرمال باز یا شیر ونت (Vent valves):

شیر برقی نرمال باز یک شیر فشارشکن خودکار برای مشعل های گاز و وسایل گازسوز است. این شیر برقی یک تجهیز ایمنی است هنگامی که فشاری که نظارت می کند به یک حد از پیش تعیین شده برسد به سرعت جریان گاز را قطع می کند.

این مدل دارای اتصال رزوه ای با سایزهای ½ اینچ ¾ و 1 اینچ است و با درجه حفاظت بدنه IP65 ارائه می شود.

مدل های شیر برقی جی کا (GECA) دستی

این شیرها جهت قطع جریان گاز در شرایط خطرناک در لوله کشی گاز نصب خواهند شد و به یک آشکارساز (Detector) گاز متصل می شوند. برای تنظیم مجدد شیر برقی، دستگیره تنظیم مجدد را بکشید. در ادامه انواع مدل‌های مختلف شیرهای برقی دستی جی کا (GECA) ارائه می شود:

1.شیرهای برقی دستی جی کا (Normally Open):

شیرهای برقی گاز به گونه ای طراحی می شوند که با هر سیستم تشخیص گاز مورد استفاده قرار گیرند. این مدل‌ها دارای فشار کاری حداکثر 550 میلی بار و  اتصال رزوه ای با سایزهای 1/2 اینچ تا 2 اینچ هستند.

2. شیرهای برقی دستی جی کا (Normally Closed):

این مدل‌ها به صورت نرمال بسته، فشار کاری حداکثر 6 بار با اتصال رزوه ای در سایزهای 1/2 اینچ تا 2 اینچ ارائه می شوند. برای تنظیم مجدد شیر برقی، بررسی کنید که سیم پیچ جریان دریافت می کند و پس از بازکردن درپوش محافظ، دستگیره تنظیم مجدد را بکشید. در نهایت وقتی عملیات تمام شد آن را پیچ کنید.

3.شیرهای برقی دستی جی کا (Normally Closed):

این مدل‌ دارای فشار کاری حداکثر 550 میلی بار و اتصال رزوه ای در سایزهای 1/2 اینچ تا 2 اینچ است.

4.شیرهای برقی دستی جی کا (Normally Open):

این مدل‌ها دارای فشار کاری حداکثر 6 بار و اتصال رزوه ای سایزهای 1/2 اینچ تا 2 اینچ هستند.

5.شیرهای برقی دستی جی کا (Normally Open):

این مدل‌ها دارای فشار کاری حداکثر 550 میلی بار و اتصال فلنجی در سایزهای DN65 تا DN100  می باشند.

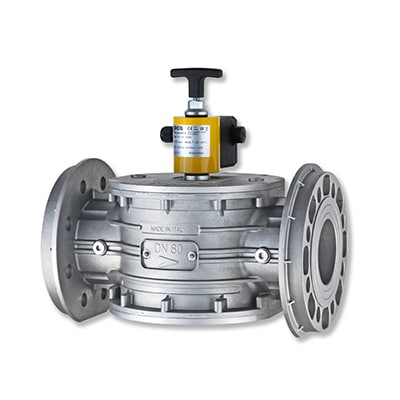

6.شیرهای برقی دستی جی کا (Normally Closed):

این مدل‌ها دارای فشار کاری حداکثر 6 بار و سایزهای اتصال فلنجی DN65 تا DN100 هستند.

7.شیرهای برقی دستی جی کا (Normally Closed):

این مدل‌ با حداکثر فشار کاری 550 میلی بار و سایزهای فلنج DN65 تا DN100 تولید می شود.

8.شیر برقی دستی جی کا (Normally Open):

این مدل‌ها دارای فشار کاری حداکثر 6 بار و سایزهای فلنج DN65 تا DN100 هستند.

9.شیرهای برقی دستی جی کا (Normally Closed):

این مدل‌ها دارای فشار کاری حداکثر 550 بار و سایز اتصال فلنجی DN125 و 150 می باشند.

10.شیر برقی دستی جی کا (Normally Closed):

این مدل‌ها دارای فشار کاری حداکثر 6 بار هستند و سایز فلنج DN125 و 150 هستند.

11.شیرهای برقی دستی جی کا (Normally Closed):

با حداکثر فشار کاری 550 میلی بار و اتصال فلنجی با سایز DN200 عرضه می شود.

12.شیرهای برقی دستی جی کا (Normally Closed):

با حداکثر فشار کاری 6 بار و سایز فلنج DN200 در دسترس است.

13.شیرهای برقی جی کا (Normally Closed) با سنسور مغناطیسی:

این مدل با حداکثر فشار کاری 550 میلی بار و بدنه برنجی تولید می شود. این مدل شیر برقی دارای سیگنال سوئیچ و کنتاکت القایی (inductive) است.

این ویژگی امکان بررسی وضعیت شیر ​​الکتریکی را حتی از یک موقعیت از راه دور فراهم می کند و برای مثال برای اطمینان از اینکه سیستم در شرایط هشدار در شرایط ایمنی قرار دارد مفید است.

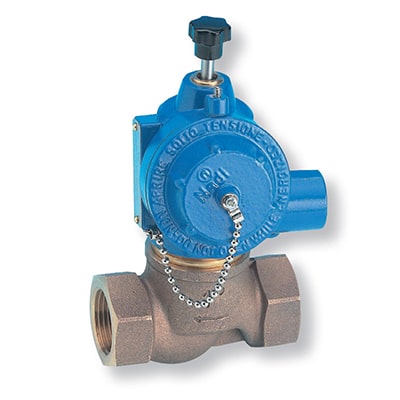

14.شیرهای برقی جی کا با جعبه ضدانفجار:

این مدل شیر برقی مطابق با تاییدیه ضدانفجار  ATEX برای کاربرد در مناطق خطرناک طراحی و تولید می شوند.

عوامل تاثیر گذار بر قیمت شیر برقی جی کا

قیمت شیر برقی جی کا (GECA) تحت تأثیر مشخصات فنی و سایر ویژگی های مختلف مانند متریال، ولتاژ بوبین، سایز اوریفیس، دما و فشار فرآیندی، متریال، تاییدیه ها و غیره قرار می‌گیرد. در زیر، عوامل مهمی که می‌توانند بر قیمت شیر برقی جی کا تأثیرگذار باشند را بررسی خواهیم کرد:

• -اندازه و سایز: اندازه و سایز شیر برقی جی کا می‌تواند تأثیر قابل توجهی بر قیمت آن داشته باشد. شیرهای بزرگتر و با قطر بزرگتر در حالت کلی گرانتر هستند.

• -فشار کاری: حداکثر فشار کاری برای شیر برقی نیز می‌تواند تأثیرگذار بر قیمت باشد. شیرهایی با فشار کاری بالاتر معمولاً گرانتر هستند.

• -متریال و ساختار: جنس ساختار شیر برق و ساختار داخلی آن نیز می‌تواند تأثیرگذار باشد. استفاده از متریال با کیفیت بالا و ساختارهای پیچیده‌تر ممکن است قیمت را افزایش دهد.

• -مشخصات فنی: ویژگی‌های فنی اضافی مانند وجود سنسورها، بسته‌بندی مقاوم در برابر انفجار، تاییدیه‌ها و استانداردها، حفاظت بالا در برابر آب و گرد و غبار و … می‌توانند قیمت را تحت تأثیر قرار دهند.

• -برند تولیدکننده: برند و شهرت تولیدکننده نیز می‌توانند تأثیرگذار باشند. شرکت‌های معروف و با سابقه معمولاً قیمت بالاتری دارند.
