رگلاتور پایلوت دار فیشر مدل ۱۶۱

رگولاتور فشار چیست؟

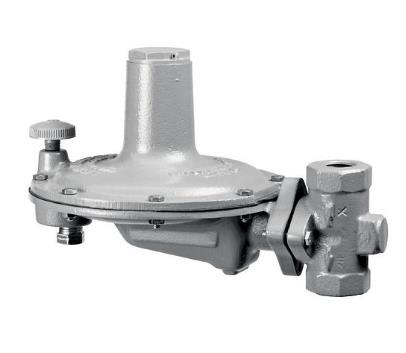

رگلاتور پایلوت دار فیشر مدل ۱۶۱ نوعی شیر صنعتی است که به منظور تنظیم و کاهش فشار سیال ورودی استفاده می شود. سیال خروجی از رگولاتور فشار، جدا از تغییرات فشار در ورودی، همواره باید دارای فشار ثابتی باشد.

از رگولاتورها معمولا برای تنظیم فشار گاز طبیعی، هوای فشرده و تنظیم فشار ورودی تجهیزات نیوماتیکی، در صنایع هوا و فضا، در صنایع گازی، خودروهای گازسوز و بسیاری از کاربردهای دیگر استفاده می شود.

اجزاء یک رگولاتور فشار شامل موارد زیر میشوند:

• بدنه

• فنر

• دیافراگم

• مهره تنظیم

• سیت

• پلاگ

• پورت های ورودی و خروجی

این رگولاتورها دارای انواع Direct-Operated و Pilot-Operated هستند که نوع اول آن ها صرفا با دیافراگم و فنر کار میکند و تا سایز 4″ استفاده میشود.

رگولاتور فشار پایلوت دار

نوع دیگری از رگولاتورهای فشار که دارای دقت و ظرفیت بالاتری هستند. و در سایزهای بالاتری بکار میروند، تحت عنوان رگولاتورهای پایلوت دار شناخته می شوند.

در این رگولاتورها از یک رگولاتور دیگر جهت افزایش دقت در سایز و ظرفیت های بزرگ استفاده می شود. و این رگولاتور در سایزهای بالاتر، مثلا 12″ استفاده می شود.

رگولاتور پایلوت دار فیشر سری 161

در این سری رگولاتورهای فیشر، تا زمانی که فشار خروجی بالاتر از نقطه تنظیم فشار باشد، رگولاتور در حالت بسته باقی میماند. مجموع فشار فنر و فشار ورودی از طریق محدود کننده (Restrictor) موجب قطعی کامل رگولاتور میشود.
زمانی که فشار خروجی کاهش میابد و به زیر فشار تنظیم رگولاتور فشار پایلوت میرسد، فشار از روی دیسک و دیافراگم کم میشود و تنها نیروی فنر در مقابل جریان ورودی قرار میگیرد و این امر موجب باز شدن و بالا دیافراگم و پلاگ از سیت میشود.

مدل های رگولاتور فشار پایلوت دار فیشر سری 161

این سری از رگولاتورها دارای مدل های 161، 161M، 161AY، 161AYM، 161AYW، 161EB، 161EBM، 161EBH و 161EBHM هستند.

ویژگی های رگولاتور فشار پایلوت دار فیشر سری 161

بازه کنترل فشار در این رگولاتورها با توجه به مدل میتواند از کوچکترین بازه یعنی 0.34 to 1.03 bar تا بزرگترین بازه یعنی 27.6 to 48.2 bar باشد. سطح مقطع فنر در این مدلها از 0.148″ تا 0.294″ است و همچنین طول فنر از 2″ تا 4.22″ است.

همچنین ماکسیمم فشار ورودی در مدلهای 161AY، 161AYM و 161AY، 10.3 bar و در باقی مدلها 103 bar است. ماکسیمم فشار اضطراری خروجی برای جلوگیری از نشتی یا آسیب به تجهیزات، در مدلهای 161AY، 161AYM و 161AY، 10.3 bar و در باقی مدل ها 82.7 bar میباشد.
متریال های بدنه در این شیر از نوع فولاد ریخت گری و فنر و دیسک از جنس فولاد زد زنگ است.
