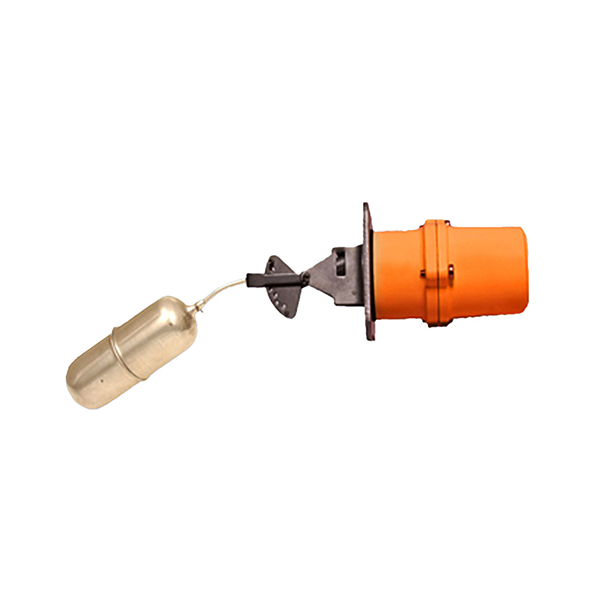

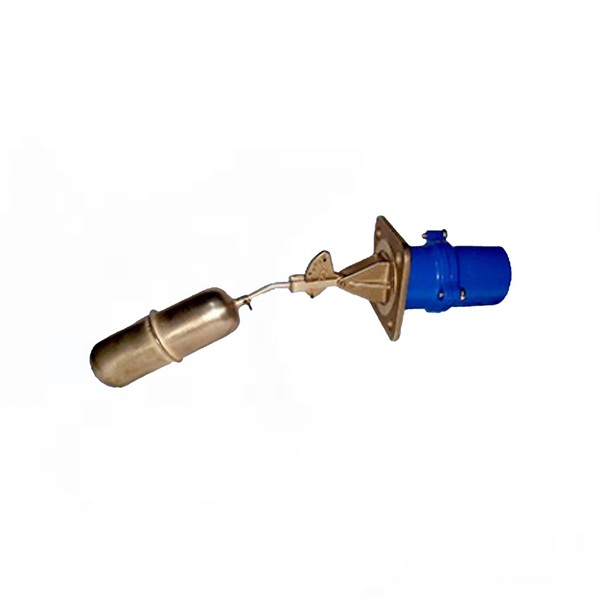

لول سوئیچ مایعات تیپ LS 04

دامنه عملکرد: لول سوئیچ مایعات تیپ LS 04 Liquid Level Switch Type LS04

لول سوئیچ تیپ LS-04 جهت کنترل کردن سطح مایعات در ارتفاعی که آن را نصب می کنیم مورد استفاده قرار می گیرد. این دستگاه در فشار نامی PN10 و اتصال فلنجی و دمای کاری 150°C یا 302° F تولید می شود.از این تجهیز در مخازن آب ،دی اریتور ،تانکهای سوخت ،مخازن کندانس ،منابع تحت فشار ،تانکهای اسید ،تصفیه خانه های آب و …استفاده می شود.

طرز کار: لول سوئیچ مایعات تیپ LS 04 Liquid Level Switch Type LS04

اساس کار دستگاه لول سوئیچ تیپ LS-04 الکترومکانیکی می باشد. با تغییر سطح مایع ، توپی  متصل به میله دستگاه در جهت بالا و پائین (عمودی) به حرکت در می آید. این حرکت از طریق اهرم ارتباطی به آهنربای تعبیه شده در انتهای اهرم انتقال می یابد و موجب دفع و تغییر وضعیت آهنربای موجود در پشت فلنج و داخل محفظه می شود و در نتیجه لیمیت سوئیچ تعبیه شده در داخل دستگاه را قطع و یا وصل می نماید . بدین طریق می توان فرمانهای ON-OFF را به مدارهای الکتریکی ارسال و تجهیزات الکتریکی مختلفی از جمله الکتروپمپ ها ، سلونوئیدولوها و غیره را کنترل نمود. به دلیل عدم ارتباط مکانیکی و الکتریکی بین قطعات داخل و خارج مایع، با امنیت بیشتری میتوان نصب کرد. همچنین با توجه به سوراخهای تعبیه شده بر روی اهرم ارتباطی این دستگاه و با جابه جایی پینها میدان بازی شناور را می توان تغییر و  ارتفاع تحت کنترل قابل تنظیم می باشد. نوسانات سریع مایع باعث قطع یا وصل مدار نمی شود . کلیه قطعات داخل مایع از جنس استنلس استیل بوده و دارای عمر طولانی می باشد. دستگاه در مقابل نفوذ آب، دارای آببندی کامل می باشد.

طریقه‌ی نصب: لول سوئیچ مایعات تیپ LS 04 Liquid Level Switch Type LS04

دستگاه لول سوئیچ تیپ LS-04 بر روی دیواره ی مخازن مورد بحث به صورت افقی  قابل نصب می باشد. جهت نصب این دستگاه ، ابتدا باید فلنج  مقابل مخصوص ساخت این شرکت را قبلا بر روی مخازن و در محل مورد نظر جوش داده و سپس دستگاه را به صورت افقی به وسیله پیچ و مهره های  موجود، بر روی فلنج جوش شده بست و موقعیت آن را به صورت دقیق تثبیت نمود.
