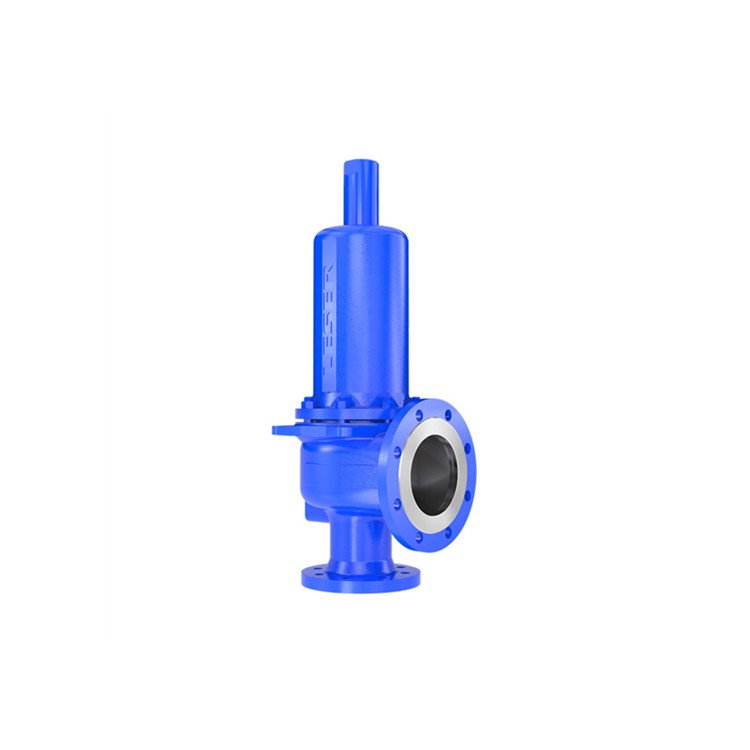

شیر اطمینان لسر مدل 441

شیر اطمینان لسر مدل 441، یکی از شیرآلات پرکاربرد و رایج از سری محصولات High Performance کمپانی لسر است که جهت کاهش فشار بیش از حد طراحی و جلوگیری از آسیب به تجهیزات و افراد به کار می رود.

شیرهای اطمینان برند لسر مدل 441  مطابق با استاندارد ASME تا سایز 16 اینچ برای کاربردهای بخار و گاز جهت کاهش فشار در 5% فشار set point ساخته می شوند. در واقع این نوع شیرها هنگام رسیدن فشار سیال به فشار set point به صورت اتوماتیک باز می شوند در نهایت پس از تخلیه سیال مجددا بسته خواهند شد.

شیر اطمینان یک تجهیز ایمنی و در بسیاری از موارد آخرین خط دفاعی است. اطمینان حاصل نمایید که سیفتی ولو قادر به کار در همه زمان ها و تحت هر شرایطی است. در واقع این نوع شیرآلات روی فشار set point خاصی تنظیم می شوند که در آن سیال به صورت خودکار تخلیه می شود بنابراین از فشار بیش از حد و آسیب به تجهیزات جلوگیری می کند.

شرکت Leser از تولیدکنندگان مطرح جهانی در زمینه ساخت و توسعه انواع شیرهای اطمینان است. این شرکت از تکنولوژی های مدرن برای تولید دقیق و با کیفیت بالای شیرهای اطمینان استفاده می کند.

سیفتی ولو لسر مدل 441 در صنایع گوناگونی نظیر نفت و گاز، پتروشیمی، شیمیایی، غذایی و بسیاری موارد دیگر مورد استفاده قرار می گیرد. در ادامه به معرفی و بررسی مشخصات یکی از محصولات پر فروش و محبوب این شرکت به نام شیر اطمینان لسر مدل 441 می پردازیم.

مشخصات فنی شیر اطمینان لسر مدل 441

شیر اطمینان لسر مدل 441 مطابق با استانداردهای ASME و  DIN از نوع فنری یا معمولی Conventional و بیلوز دار Balanced bellows با کلاهک بسته Closed bonnet و اهرم lever H4 تولید می شود. حداکثر blowdown زیر 10% برای سرویس بخار،گاز و زیر 20٪ برای سرویس مایع می باشد.

شیر اطمینان مدل 441 به سرعت با فشار بیش از حد 5 درصد ست پوینت به طور کامل باز می شود همچنین برای بخارات و گازهایی که حداکثر جریان جرمی باید به سرعت تخلیه شود به کار می رود. برخی از مشخصات فنی این مدل شیر اطمینان لسر به شرح زیر است:

• فشار قابل تنظیم مطابق CE: از 0.1 تا 49 بار / 1.5 تا 710 psig

• فشار قابل تنظیم مطابق ASME: از 1.03 تا 49.3 barg / از 15 تا 715 psig

• محدوده دما بر اساس CE: از 270- تا 450 درجه سانتی گراد / 454- تا 842 درجه فارنهایت

• محدوده دما بر اساس ASME: از 268- تا 538 درجه سانتی گراد / 450- تا 1000 درجه فارنهایت

• جنس بیلوز: استنلس استیل (فولاد ضد زنگ) و الاستومر

• واشر سیت: فلزی، صفحه آب بندی، آب بندی نرم

• ظرفیت شیر: اوریفیسF- تا X

• جنس بدنه: 1.0619, 1.4408/ SA 216 WCB, SA 351 CF8M

• قطر اوریفیس d₀: از 23 تا 295 میلی متر / 0.91 – 11.61 اینچ

• مساحت اوریفیس A0: از 416 تا 68347 میلی متر مربع / 0.644 – 105.938 اینچ

• اتصالات مطابق ASME B16.5: از 3/4 تا 16 اینچ

• ورودی کلاس فلنج طبق استاندارد DIN EN 1092: از PN 10 تا PN 40

• ورودی کلاس فلنج بر اساس ASME B16.5: کلاس 150 تا 300

مزایای شیر اطمینان لسر مدل 441

شیر اطمینان لسر مدل 441  یکی از پرفروش ترین شیرهای اطمینان فنری (Spring loaded) در سراسر جهان می باشند. مزیت های این مدل شیر اطمینان لسر عبارتندار:

• ظرفیت بالا با توجه به سایز شیر اطمینان

• انطباق پذیری بالا

• عملکرد عالی و قیمت مناسب

• کاربرد در طیف گسترده ای از صنایع

• حفاظت از فرآیندها و تجهیزات شیمیایی (به عنوان مثال ستون های تقطیر)

• کاربرد در مبدل های حرارتی، بخار با فشار کم و متوسط، کمپرسورهای توربو

سایزینگ شیر اطمینان لسر مدل 441

اندازه مناسب شیرهای اطمینان برای جلوگیری از حوادث فشار بیش از حد در صنایع فرآیندی از اهمیت ویژه ای برخوردار است. تعیین ابعاد و مقطع جریان یک شیر اطمینان را “sizing the safety valve” می گویند.

در واقع شیرهای اطمینان باید به طور دقیق sizing شوند تا اطمینان حاصل شود که فشار درون سیستم در محدوده ایمن باقی می ماند. این امر جهت جلوگیری از خطرات احتمالی مرتبط با تجاوز از حداکثر فشار مجاز (MAAP) ضروری است.

تعیین ظرفیت تخلیه مورد نیاز یک شیر اطمینان شامل در نظر گرفتن جریان پتانسیل از طریق تمام شاخه های مربوطه در بالادست شیر است. هنگامی که مسیرهای جریان چندگانه وجود دارد سایزینگ شیر اطمینان پیچیده تر می شود.

پارامترهای متعددی نظیر نوع و وضعیت سیال، استانداردهای طراحی (DIN، API، AD، ASME)، دمای فرآیندی سیال، جریان جرمی مورد نیاز و فشار هنگام سایزینگ شیر اطمینان در نظر گرفته می شود. همچنین جهت اندازه گیری شیرهای اطمینان LESER میتوانید از نرم‌افزار رایگان VALVESTARاستفاده نمایید.

خرید شیر اطمینان لسر مدل 441

شیرهای اطمینان تجهیزات مکانیکی هستند که به منظور آزادسازی خودکار فشار اضافی در یک سیستم برای جلوگیری از خرابی ها یا انفجارهای فاجعه بار طراحی شده اند. آنها معمولاً در طیف گسترده ای از صنایع از جمله نفت و گاز، شیمیایی، تولید برق و غیره به کار می روند.

هنگام خرید شیر اطمینان لسر باید به فاکتورهایی از جمله سایز ورودی، سایز خروجی، کلاس فشاری فلنج، دما و فشار فرآیندی، جنس (بدنه، دیسک و سیت) و اهرم شیر توجه شود.
