شیر اطمینان استیل

شیر اطمینان استیل چیست؟

شیر اطمینان استیل یک قطعه فولادی ضد زنگ از دسته شیرآلات استیل می باشد که در سیستم های مختلف صنعتی برای محافظت از تجهیزات و خطوط در برابر فشار بیش از حد استفاده می شود. این شیر به سبب ساخته شدن از استنلس استیل مقاومت در برابر خوردگی، دوام و استحکام بالا را ارائه می دهد.

مکانیسم عملکردی این شیر به این صورت است که هنگامی که فشار از حد تعیین شده فراتر رفت، به طور خودکار باز می شود و مایع یا گاز اضافی آزاد می شود تا از آسیب احتمالی یا خرابی سیستم جلوگیری شود.

شیر اطمینان ساخته شده از استیل چه ویژگی هایی دارد؟

ویژگی های شیر اطمینان استیل عبارتند از:

مقاومت در برابر خوردگی: استیل مقاومت بسیار خوبی در برابر زنگ زدگی و خوردگی دارد و برای محیط های خشن و سیالات یا گازهای خورنده مناسب است.

استحکام بالا: شیر اطمینان استیل قوی و بادوام است و قادر به تحمل فشارهای بالا بدون تغییر شکل یا شکست است.

مقاومت در برابر دما: این شیرها می توانند به طور موثر در طیف وسیعی از دماها عمل کنند بطوریکه می توان آنها را در کاربرد های دما بالا مانند صنایعی مانند نفت و گاز یا تولید برق بکار برد.

دوام: شیرهای اطمینان استیل ماندگاری طولانی دارند و در محیط های سخت مقاوم هستند؛ در نتیجه به حداقل تعمیر و نگهداری در طول زمان نیاز دارند.

سازگاری شیمیایی: استیل از نظر شیمیایی بی اثر است که به آن اجازه می دهد تا طیف وسیعی از سیالات تهاجمی یا واکنشی را بدون تخریب اداره کند.

بهداشت و تمیزی: سطح صاف استیل تمیز کردن آن را آسان می کند و این شیرها را برای کاربردهایی که رعایت بهداشت مهم است، مانند صنایع غذایی و دارویی، ایده آل می کند.

دقت بالا: شیر اطمینان استیل با تلرانس های دقیق مهندسی شده است و از تنظیمات دقیق کاهش فشار و عملکرد عالی اطمینان حاصل می کند.

این ویژگی‌ها، شیر اطمینان استیل را برای کاربردهای حیاتی ایمنی در صنایع مختلف ضروری می‌سازد.

کاربرد های شیر اطمینان استیل

کاربردهای شیر اطمینان استیل عبارتند از:

• محافظت از خطوط لوله، مخازن تحت فشار و تجهیزات پردازش در صنعت نفت و گاز

• مدیریت کاهش فشار در سیستم هایی که سیالات یا گازهای خورنده در کارخانه های شیمیایی و پتروشیمی

• تضمین عملکرد ایمن را در بویلرها، توربین های بخار و مبدل های حرارتی تولید برق

• استفاده در محیط های بهداشتی فرآوری دارویی و غذایی

• تنظیم فشار در سیستم های آب از جمله دستگاه های آب شیرین کن در تجهیزات تصفیه آب

• مدیریت سیستم های حمل سیالات با دمای پایین مانند نیتروژن مایع یا اکسیژن

• محافظت سیستم های تبرید و گرمایش سیستم های HVAC

• تنظیم فشار سیستم های کشتی برای ایمنی در صنعت دریایی

انواع شیر اطمینان استیل بر اساس نحوه اتصال

در بحث نحوه اتصال شیر اطمینان استیل به خطوط تولید و لوله کشی با دو روش معمول و کاربردی روبه رو هستیم که عبارتند از رزوه کاری و فلنج. به عبارت دیگر انواع شیر اطمینان استیل بر اساس نحوه اتصال به دو گروه تقسیم می شوند که عبارتند از:

• شیر اطمینان استیل رزوه ای

• شیر اطمینان استیل فلنج دار

شیراطمینان استیل رزوه ای

شیر اطمینان استیل رزوه ای با توجه با اسمش با اتصالات رزوه ای برای نصب آسان در سیستم های لوله کشی طراحی شده است. این نوع شیر اطمینان معمولاً در تأسیسات کوچکتر یا محدود استفاده می شود که در آن کنترل فشار در حد پایین برای مثال از زیر 1 بار تا بالای 10 بار مورد نیاز است.

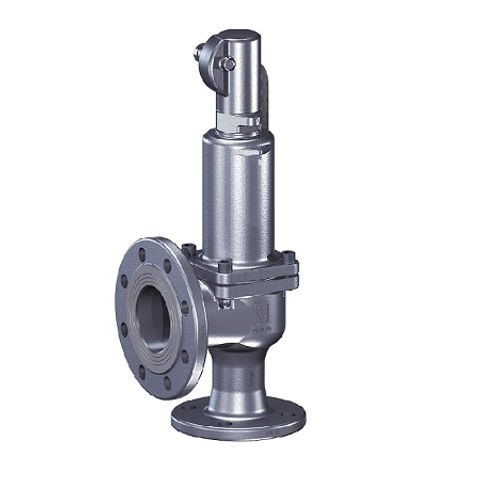

شیر اطمینان استیل فلنج دار

شیر اطمینان استیل فلنج دار نیز توسط اتصالات فلنجی برای اتصال ایمن به سیستم های لوله کشی بزرگتر طراحی شده است. استفاده از پیچ و مهره در اتصالات فلنج دار سبب ایجاد اتصالات بسیار محکم و مقاوم شده است؛ بطوریکه از این نوع شیر اطمینان استیل می توان در فشار های پایین مانند زیر یک بار گرفته تا فشار های بالا مثل بالای 50 بار استفاده کرد.

شیر اطمینان استیل فلنج دار را بر اساس استاندارد های مختلف تولید و مورد بررسی قرار می دهند تا مشخص کردن نیاز های پروژه از جانب خریداران و مهندسان به راحتی صورت گیرد. برای مثال طبق استاندارد DIN آلمان که با حروف اختصاری pn مشخص می شوند برای تعیین تحمل فشار مورد نیاز، شیر اطمینان استیل به دسته های مختلفی مانند pn16، pn40، pn63 و غیره تقسیم می شود و یا طبق استاندارد ANSI آمریکا شیر اطمینان استیل در کلاس مختلفی مانند 150، 300، 600، 900 و بالاتر دسته بندی می شود. همانطور که اشاره شد هدف از این استاندارد ها و اعداد اختصاص یافته مشخص کردن نیاز های پروژه و میزان تحمل فشار می باشد تا اقدامات لازم در جهت حفظ سلامت خطوط لوله کشی صورت گیرد.

انواع شیر اطمینان استیل بر اساس ساختار بدنه

بر اساس ساختار بدنه شیر یا به عبارتی اجزای تشکیل دهنده آن شیر اطمینان استیل به دو نوع ساده و اهرمی تقسیم می شوند که در این قسمت به بررسی آنها می پردازیم.

شیراطمینان استیل ساده

شیر اطمینان استیل ساده وسیله ای است فنری که برای آزادسازی خودکار فشار از یک سیستم در زمانی که از یک حد از پیش تعیین شده فراتر رفت، طراحی شده است. این نوع شیر بر اساس نیروی فنری عمل می کند که شیر را در شرایط عادی کار بسته نگه می دارد. هنگامی که فشار در سیستم به نقطه تنظیم می رسد، نیروی ناشی از فشار از کشش فنر بیشتر می شود و باعث می شود که شیر باز شود و فشار اضافی آزاد شود. هنگامی که فشار به سطح ایمن باز می گردد، فنر شیر را به حالت بسته باز می گرداند.

شیر اطمینان استیل اهرمی

شیر اطمینان استیل اهرمی مشابه طراحی ساده عمل می کند اما دارای یک اهرم دستی برای کنترل بیشتر است. علاوه بر عملکرد کاهش فشار خودکار، اهرم به اپراتورها اجازه می دهد تا به صورت دستی دریچه را برای آزاد کردن فشار یا آزمایش عملکرد شیر باز کند. این ویژگی قابلیت و انعطاف پذیری بیشتری را فراهم می کند، به خصوص در برنامه هایی که آزمایش دوره ای یا آزادسازی فشار دستی ضروری است. شیرهای ایمنی اهرمی اغلب در محیط‌هایی مانند سیستم‌های بخار یا برنامه‌های گرمایشی استفاده می‌شوند، جایی که ممکن است نیاز به بازرسی مکرر و مداخله دستی باشد.

اجزاء تشکیل دهنده شیر اطمینان استیل

در اینجا قسمت های مختلف شیر اطمینان استیل با توضیح مختصری برای هر کدام آورده شده است:

ورودی (نازل): نقطه ورودی که سیال تحت فشار وارد شیر می شود. این شیر اطمینان را به سیستم تحت فشار متصل می کند.

کلاهک (cap): کلاهک از مکانیسم تنظیم در برابر دستکاری و آسیب های محیطی محافظت می کند.

دیسک (سیت): جزء متحرکی که در برابر نازل آب بندی می کند تا از نشت سیال جلوگیری کند. هنگامی که فشار از حد تعیین شده بیشتر شود، بلند می شود و به شیر اجازه می دهد تا فشار اضافی را آزاد کند.

فنر(spring): نیروی لازم را برای نشستن دیسک تحت فشار معمولی فراهم می کند. هنگامی که فشار از نیروی فنر بیشتر شود، دیسک برای آزاد کردن فشار بلند می شود.

بونت: پوششی که فنر و قسمت های بالایی شیر را در خود جای می دهد و از اجزای داخلی در برابر عناصر خارجی محافظت می کند.

ساقه stem)): دیسک را به فنر متصل می کند و نیرو را از فنر به دیسک منتقل می کند و حرکت آن را کنترل می کند.

بدنه (body): محفظه اصلی شیر که تمام اجزا را در خود جای می دهد.

اهرم: برخی از شیرهای اطمینان دارای یک اهرم دستی هستند که به اپراتور اجازه می دهد تا شیر را باز کند تا عملکرد آن را آزمایش کرده یا فشار را به صورت دستی آزاد کند.

خروجی: نقطه خروجی سیال که اجازه می دهد فشار اضافی از سیستم به هوا یا یک منطقه امن تعیین شده آزاد شود.

انواع الیاژ های شیر اطمینان استیل کدام اند؟

شیر اطمینان استیل در الیاژ های مختلفی تولید و در بازار عرضه می شود. وجود گرید های مختلف سبب می شود تا دست مهندسان در خط تولید باز باشد و متناسب با نیاز های پروژه از گریدی خاص استفاده کرد.

رایج ترین گرید های شیر اطمینان استیل عبارتند از ۳۰۴ و ۳۱۶ و گرید های دیگری از گروه آستنیتی، فریتی، مارتنزیتی و داپلکس می باشد.

شیر اطمینان استیل 304

304 متداول ترین آلیاژ استیل برای شیرهای اطمینان است. این گرید حاوی کروم ۱۸ درصد و نیکل ۸ درصد است که مقاومت در برابر خوردگی، استحکام و دوام عالی را در طیف وسیعی از محیط ها ارائه می دهد.

شیر اطمینان استیل 316

استیل 316 که به دلیل مقاومت در برابر خوردگی برتر در مقایسه با 304 شناخته شده است، حاوی مولیبدن اضافه شده است و به ویژه برای محیط هایی که در معرض کلریدها یا سیالات خورنده قرار دارند مناسب است.

نحوه ساخت شیر اطمینان استیل چگونه است؟

شیر اطمینان استیل از طریق یک فرآیند چند مرحله ای تولید می شود. در ابتدا، آلیاژهای فولاد ضد زنگ با کیفیت بالا انتخاب شده و در یک کوره قوس الکتریکی ذوب می شوند. سپس فلز مذاب به بیلت ها یا شمش هایی ریخته می شود که متعاقباً حرارت داده می شوند و از طریق فرآیندهای فورج یا اکستروژن برای ایجاد اجزای اصلی شیر شکل می گیرند. ماشین‌کاری دقیق به دنبال آن انجام می‌شود تا که بادی شیر، سیت و سایر قسمت‌های حیاتی با دقت برش داده می‌شوند.

نکاتی در مورد شیر اطمینان استیل

در رابطه با شیر اطمینان استیل اصطلاحی با عنوان کالیبره کردن مطرح است که در سفارشی سازی این محصول بسیار کاربرد دارد. برای مثال خریداران از فروشندگان درخواست می کنند که شیر اطمینان را در یک درجه فشار خاص کالیبره کنند تا به محض رسیدن به آن نقطه فشار اضافی به بیرون هدایت شود. این ویژگی یکی از قابلیت های فوق العاده شیر اطمینان استیل می باشد.

نکته دیگر در رابطه با شیر اطمینان استیل بزرگ تر مساوی بودن خروجی شیر نسبت به ورودی آن می باشد تا بتوانیم به راحتی فشار را کنترل کنیم. به عبارتی ورودی هیچ وقت نمی تواند بزرگ تر از خروجی باشد.

قیمت شیر اطمینان استیل

قیمت شیر ​​اطمینان استیل بسته به عوامل مختلفی از جمله آلیاژ، اندازه شیر، درجه فشار و ویژگی های طراحی خاص می تواند بسیار متفاوت باشد. قیمت مقاطع استیل بصورت روزانه تعیین می شود؛ از این رو فاکتور های دیگری همچون قیمت ارز، قیمت نفت و شرایط اقتصادی جهانی و داخلی نیز بر آن تاثیر گذار است.

خرید شیر اطمینان استیل

هنگام خرید شیر اطمینان استیل، مهم است که چندین فاکتور را در نظر بگیرید تا مطمئن شوید که محصول مناسب را برای برنامه خود انتخاب می کنید. شناسایی فشار و دمای خاص مورد نیاز سیستم خود و همچنین نوع سیالات یا گازهایی که سوپاپ از آن استفاده می کند بسیار حائز اهمیت است. همچنین باید گرید مورد نیاز خود را به خوبی شناسایی کرده و با بودجه اختصاص یافته در پروژه هماهنگ سازی کنید. ارزیابی صحیح این عوامل به شما کمک می کند تا تصمیمی آگاهانه و بهره مند بگیرید.
