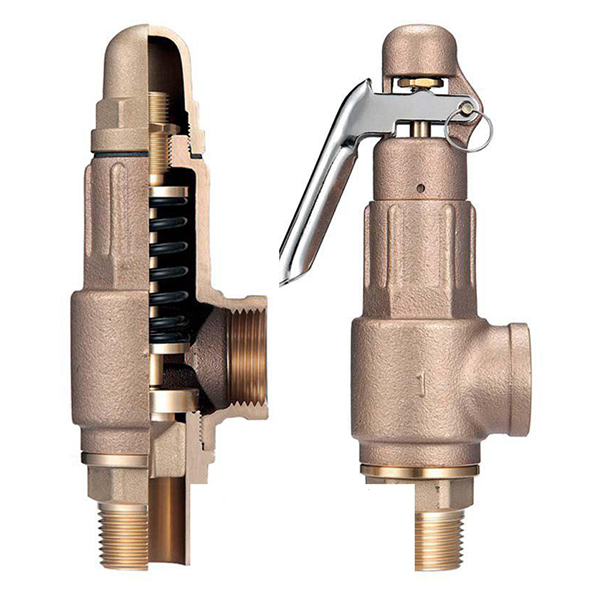

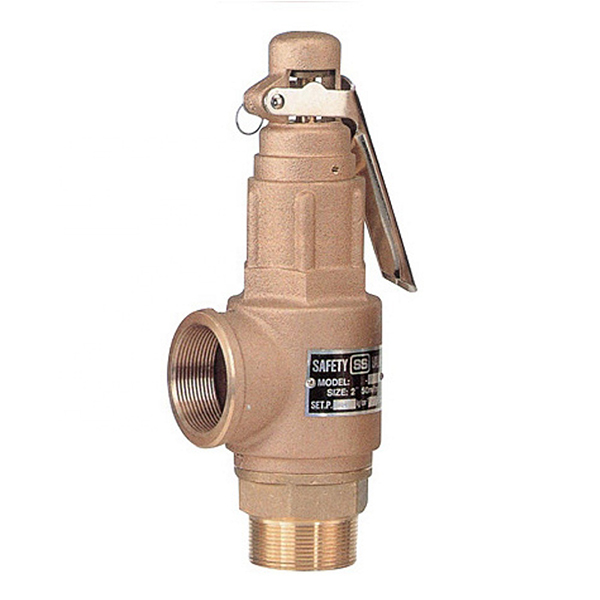

شیر اطمینان برنجی دنده‌ای اهرم‌دار

شیر اطمینان برنجی دنده‌ای اهرم‌دار یکی از انواع شیرآلات صنعتی است که برای کنترل فشار و جلوگیری از افزایش بیش از حد فشار در سیستم‌های مختلف استفاده می‌شود. این شیرها معمولاً از آلیاژ برنج ساخته می‌شوند که مقاومت بالا در برابر خوردگی و فشار دارند.

ویژگی‌ها و مزایا

• جنس بدنه: آلیاژ برنج که مقاومت بالا در برابر خوردگی و فشار دارد.

• اهرم‌دار: این ویژگی امکان تنظیم و کنترل دقیق فشار را فراهم می‌کند.

• نوع اتصال: دنده‌ای که نصب و استفاده از آن را آسان می‌کند.

• کاربردها: در سیستم‌های گرمایشی، سرمایشی، آب و فاضلاب، و صنایع مختلف مورد استفاده قرار می‌گیرد.

عملکرد

شیر اطمینان برنجی دنده‌ای اهرم‌دار به گونه‌ای طراحی شده است که در صورت افزایش فشار بیش از حد مجاز، به صورت خودکار باز شده و بخشی از سیال را تخلیه می‌کند تا فشار سیستم به حد مجاز بازگردد. این عملکرد به وسیله یک فنر داخلی و دیسک انجام می‌شود که با افزایش فشار، دیسک به سمت بالا حرکت کرده و مسیر خروج سیال باز می‌شود.

کاربردها

• سیستم‌های گرمایشی و سرمایشی: برای جلوگیری از افزایش فشار در دیگ‌های بخار و سیستم‌های گرمایشی و سرمایشی استفاده می‌شود.

• صنایع نفت و گاز: در خطوط لوله و تجهیزات نفت و گاز برای کنترل فشار و جلوگیری از انفجار و آسیب‌های ناشی از افزایش فشار استفاده می‌شود.

• سیستم‌های آب و فاضلاب: در سیستم‌های آب و فاضلاب برای جلوگیری از افزایش فشار و آسیب به تجهیزات استفاده می‌شود.

نحوه کارکرد سوپاپ اطمینان

سوپاپ اطمینان یک قطعه مکانیکی است که به منظور حفاظت از تجهیزات و سیستم ها در برابر افزایش ناگهانی فشار و گازها و سیالات ضرورت دارد. کارکرد Relief valve بر اساس اصل عملکردی آن در ادامه توضیح می دهیم.

هنگامی که فشار در یک سیستم به مقدار تعیین شده‌ای برسد، سوپاپ اطمینان باز می‌شود و به طور خودکار سیال را تخلیه می‌کند تا فشار در سیستم کاهش یابد. عملکرد Relief valve به این شکل است که هنگامی که فشار در سیستم به یک مقدار تعیین شده، که به عنوان فشار اطمینان (set pressure) شناخته می‌شود، می‌رسد، فشار سیال بر روی بسترهای داخلی سوپاپ اطمینان افزایش می‌یابد و این باعث باز شدن سوپاپ می‌شود. باز شدن سوپاپ اطمینان به معنای ایجاد یک مسیر تخلیه برای سیال است که به راحتی از سیستم خارج شود.

وقتی که سوپاپ اطمینان باز است و سیال تخلیه می‌شود، فشار در سیستم کاهش می‌یابد. به مجرای تخلیه Relief valve یک لوله متصل است که سیال از طریق آن به بیرون سیستم تخلیه می‌شود. وقتی که فشار در سیستم به مقداری پایین‌تر از فشار اطمینان می‌رسد، Relief valve به طور خودکار بسته می‌شود و جلوی تخلیه سیال را می‌گیرد.

عملکرد سوپاپ اطمینان به این صورت تکرار می‌شود و اجازه می‌دهد تا فشار در سیستم در محدوده‌ای از مقادیر تعیین شده توسط فشار اطمینان کنترل شود. این به این معناست که سوپاپ اطمینان هنگامی که فشار در سیستم بیشتر از حد مجاز افزایش می‌یابد، سیال را تخلیه می‌کند و در نتیجه فشار را کاهش می‌دهد و هنگامی که فشار به حد مجاز برگردد، سوپاپ بسته می‌شود و جلوی تخلیه سیال را می‌گیرد.

الزامات استاندارد های مربوط به Relief valve

استانداردها و مقررات مربوط به سوپاپ اطمینان می‌توانند بسته به کشور و صنعت مورد استفاده متفاوت باشند. در ادامه، چندین استاندارد رایج در این زمینه را ذکر می‌کنیم:

1. استاندارد ASME: این استاندارد به طور عمومی مربوط به تجهیزات فشار قابل حمل و ثابت است. بخش VIII از این استاندارد به شیرها و سوپاپ‌های اطمینان اختصاص دارد.

2. استاندارد API (American Petroleum Institute): استانداردهای مختلف API برای صنایع نفت و گاز و پتروشیمی مرتبط با سوپاپ‌ها و شیرهای اطمینان وجود دارد. برخی از استانداردهای API شامل API 520 و API 526 است.

3. استاندارد ISO 4126: این استاندارد برای سوپاپ‌های اطمینان و وسایل کنترل فشار استفاده می‌شود و مقرراتی را در مورد طراحی، انتخاب مواد، آزمون و عملکرد سوپاپ‌ها شامل می‌شود.

4. استاندارد EN (European Norm): استانداردهای EN مربوط به اتحادیه اروپا است و شامل استانداردهای مختلفی برای سوپاپ‌ها و شیرهای اطمینان است. برخی از استانداردهای مربوط به سوپاپ‌ها شامل EN 764-1 و EN 12516 است.

5. استاندارد ANSI/ISA-84.00.01 (IEC 61511): این استاندارد برای مدیریت ایمنی فرآیندها استفاده می‌شود و شامل مقرراتی در مورد سیستم‌های کنترل فرآیند و اجزای مربوطه، از جمله سوپاپ‌های اطمینان، می‌باشد.

مهم است که در هر صنعت و کشور خاصی، استانداردها و قوانین محلی را که با سوپاپ‌های اطمینان مرتبط هستند، بررسی کنید. همچنین، تولیدکنندگان سوپاپ‌های اطمینان نیز معمولاً به استانداردها و مقررات متعددی پایبند هستند و می‌توانند راهنمایی لازم را در خصوص استانداردهای مربوط به محصولات خود ارائه دهند.

نکات فنی نصب و عملکرد سوپاپ اطمینان

در زیر، تعدادی از نکات فنی مربوط به نصب و عملکرد سوپاپ اطمینان را بررسی می‌کنیم:

• محل نصب: Relief valve باید در جایی نصب شود که در صورت تخلیه سیال، بتواند به طور ایمن و بدون ایجاد خطر برای افراد و تجهیزات، سیال را تخلیه کند. علاوه بر این، باید از دسترسی آسان برای تعویض و تعمیر Relief valve، اطمینان حاصل شود.

• خطوط خروجی: خطوط خروجی سوپاپ اطمینان باید به طور مستقیم به محلی منتقل شوند که امکان آسیب دیدن از تخلیه سیال وجود نداشته باشد. همچنین، باید از مسیری کوتاه و با دیگر تجهیزات تداخل کمتری باشد.

• تنظیم فشار: سوپاپ اطمینان باید به درستی تنظیم شده و فشاری را که در صورت بالا رفتن از آن سوپاپ باز می‌شود، را نگه دارد. تنظیم فشار باید به طور دوره‌ای بررسی و تنظیم شود تا به طور مداوم عملکرد صحیح سوپاپ تضمین شود.

• بازوی تخلیه: در سوپاپ‌های اطمینان، بازوی تخلیه باید به طور کامل و بدون مانع تحرک کند. همچنین، باید از وجود هر گونه خطر برای افراد، مانند ضربه به افراد در هنگام تخلیه سیال، جلوگیری شود.

• آزمایش و نگهداری: سوپاپ اطمینان باید به طور دوره‌ای بررسی، آزمایش و نگهداری شود. این شامل بررسی عملکرد، تنظیم فشار، ساختار و در صورت لزوم تعویض قطعات می‌شود. برنامه‌ای منظم برای آزمایش و نگهداری سوپاپ اطمینان باید تعیین و رعایت شود.

• دستورالعمل تولیدکننده: همواره باید دستورالعمل تولیدکننده را برای نصب، تنظیم و نگهداری Relief valve رعایت کنید. این دستورالعمل به صورت دقیق توضیح می‌دهد چگونه سوپاپ را نصب کنید و چگونه عملکرد صحیح آن را تضمین کنید.

کاربرد شیر اطمینان و Relief valve

شیر اطمینان (Safety Valve) و سوپاپ اطمینان (Relief Valve) هر دو به منظور کنترل و محافظت از فشار در سیستم‌ها استفاده می‌شوند، اما معمولاً در محیط‌ها و کاربردهای متفاوتی به کار می‌روند.

شیر اطمینان به عنوان یک تجهیز صنعتی، در سیستم‌های صنعتی با فشار بالا استفاده می‌شود. اندازه‌ی آن نسبتاً بزرگتر است و قادر به تخلیه حجم بالایی از سیال به خارج سیستم است. هدف اصلی شیر اطمینان در این موارد، جلوگیری از افزایش ناگهانی فشار و پیشگیری از انفجار یا خطرات دیگر است.

درمقابل، Relief valve در کاربردهای غیر صنعتی و محیط‌های کوچکتر استفاده می‌شود، مانند کمپرسورها، تجهیزات خانگی، بالابرها و غیره. اندازه‌ی سوپاپ اطمینان معمولاً کوچکتر است و معمولاً قادر به تخلیه حجم کمتری از سیال است. سوپاپ اطمینان به طور خودکار باز می‌شود و فشار را در محدوده‌ی مجاز نگه می‌دارد، تا جلوی خطراتی مانند افزایش ناگهانی فشار و آسیب به تجهیزات را بگیرد.

بنابراین، تفاوت اصلی بین شیر اطمینان و Relief valve در اندازه، کاربرد و محیط استفاده آن‌ها است. هر کدام بر اساس نیازهای خاص محیط و سیستم مورد استفاده، انتخاب می‌شوند.

عوامل تاثیر گذار بر قیمت سوپاپ اطمینان

قیمت سوپاپ اطمینان تحت تأثیر عدة عوامل قرار می‌گیرد. در زیر، به برخی از عوامل تأثیرگذار بر قیمت سوپاپ اطمینان اشاره می‌کنم:

• مواد و ساختار سوپاپ: نوع مواد استفاده شده در ساخت سوپاپ و ساختار طراحی آن بر قیمت تأثیر می‌گذارد. سوپاپ‌هایی که از مواد با کیفیت بالا و تکنولوژی پیشرفته ساخته شده‌اند، معمولاً قیمت بالاتری دارند.

• فشار و دما: سوپاپ‌هایی که برای فشارها و دماهای بالا طراحی شده‌اند، معمولاً قیمت بیشتری دارند. این امر به دلیل نیاز به مواد و ساختاری مقاومت‌بالا در برابر فشار و دما است.

• اندازه و ظرفیت: سوپاپ‌های با اندازه و ظرفیت بزرگتر معمولاً قیمت بیشتری دارند. سوپاپ‌های بزرگتر نیازمند استفاده از مواد بیشتر و ساختاری پیچیده‌تر هستند.

• استانداردها و مشخصات: سوپاپ‌هایی که با استانداردها و مشخصات صنعتی مطابقت دارند، معمولاً قیمت بالاتری دارند. استانداردهایی مانند API، ASME و ISO می‌توانند به افزایش قیمت سوپاپ‌ها منجر شوند.

• توانایی ویژه: سوپاپ‌هایی که قابلیت‌های ویژه‌ای نظیر مقاومت در برابر ارتعاش، ضربه‌های حرارتی، ترک خوردگی، جریان بالا و غیره دارند، معمولاً قیمت بیشتری دارند. این امکانات اضافی برای کاربردهای خاص ممکن است الزامی باشند و قیمت را افزایش دهند.
