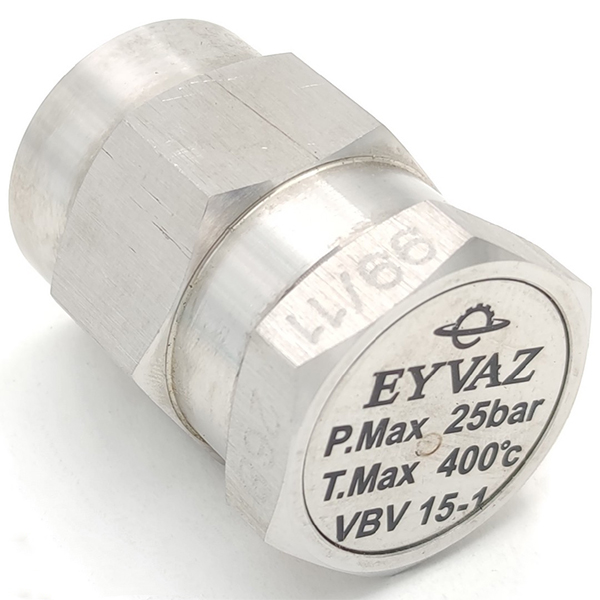

خلاء شکن تیپ VB 15-01

دامنه عملکرد: خلاء شکن تیپ VB 15-01 Vacuum Breaker Type VB15-01

خلاء شکن تیپ VB 15-01 یا همان وکیوم بریکر  جهت از بین بردن خلاء به وجود آمده در سیستم و جلوگیری از تغییر حالت فیزیکی سیستم مورد استفاده قرار می گیرد. این دستگاه در فشار نامی PN25 و اتصال دنده ای BSP  یا NPT  سایز 1/2″ و دمای کاری 400°C تولید می شود .

طرز کار: خلاء شکن تیپ VB 15-01 Vacuum Breaker Type VB15-01

در سیستم های انتقال مایعات ، در برخی مواقع در قسمتهایی ازآن ها خلاء ایجاد می شود که این خلاء مانع حرکت مایع در داخل لوله ها می شود و میزان کارایی سیستم را کاهش می دهد. در مخازن مایعات نیز به هنگام تخلیه در درون آنها خلاء ایجاد می شود که مانع تخلیه سیال می گردد. علاوه بر این خلاء ایجاد شده منبع را به سمت درون تحت فشار قرار می دهد که می تواند آن را از فرم اصلی خود خارج کند. ولو خلاء شکن تیپ VB 15-01  با رفع خلاء های ایجاد شده مانع از بروز این مشکلات می شود. این ولو به منظور کاربری های عمومی در مسیر کندانس های بخار یا سیستم ها و مخازن مایعات طراحی شده است. خلاء ایجاد شده درقسمت ورودی سیستم ، ساچمه را به سمت بالا هدایت  می کند و مسیر ورود هوا را به داخل سیستم باز می نماید. سپس هوا از بیرون به سمت محلی که خلاء ایجاد شده کشیده می شود و بدین ترتیب فشار دو طرف سیستم به حالت تعادل رسیده و ساچمه مجدداً به محل اولیه خود باز می گردد. از این تجهیز در : مخازن، بویلرهای بخار، خطوط تغذیه بویلر ،خطوط تخلیه کندانس ، خطوط شارژ و تخلیه منابع و … استفاده می شود.

طریقه‌ی نصب: خلاء شکن تیپ VB 15-01 Vacuum Breaker Type VB15-01

ولو خلاء شکن تیپ VB 15-01 یا همان وکیوم بریکر باید از محل اتصال(“½) به صورت عمودی بر روی سیستم نصب گردد.
