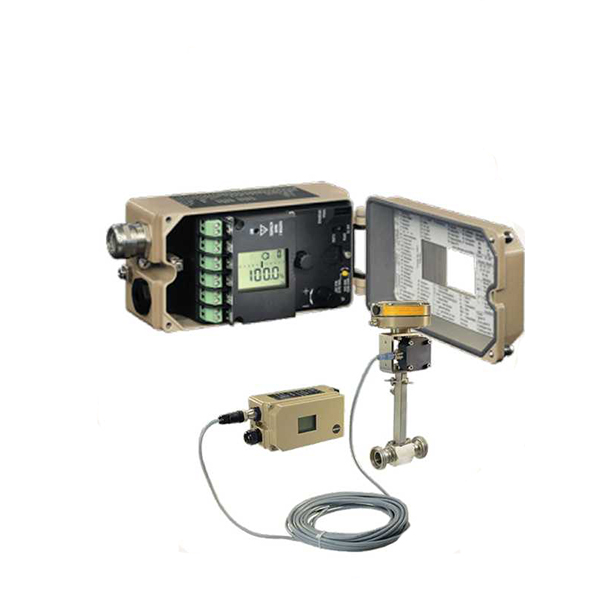

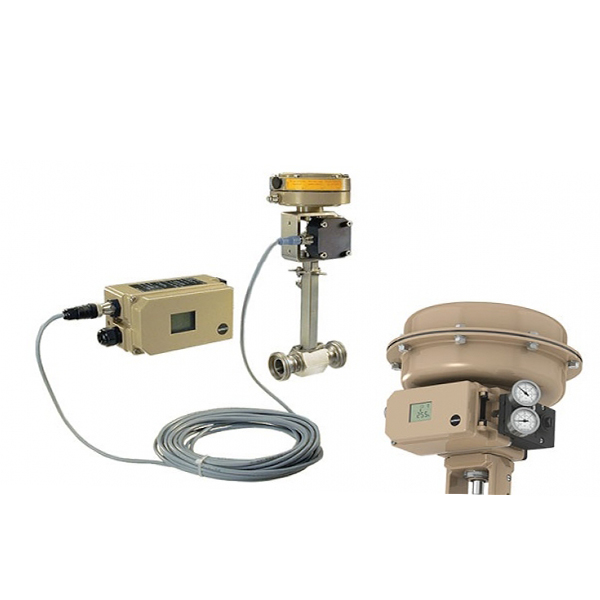

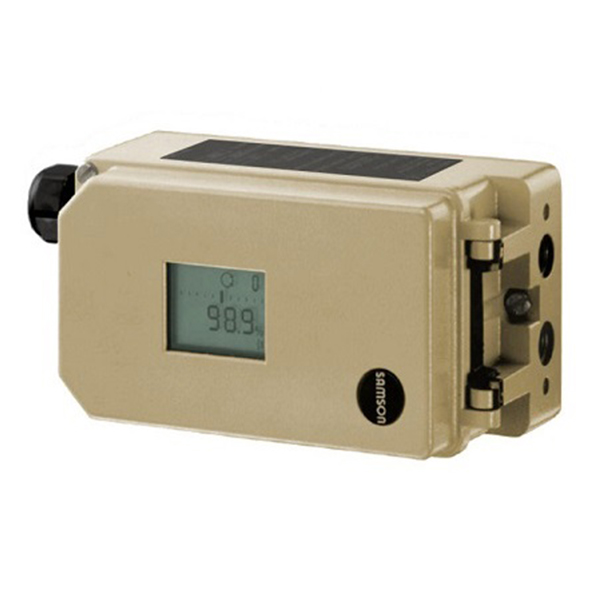

آی توپی پوزیشینر جهت کنترل ولو تیپ NCV 24-11

دامنه عملکرد: آی توپی پوزیشینر جهت کنترل ولو تیپ NCV 24-11 I to P Positioner Type 3730-1 Samson

در صورتی که ولوهای نیوماتیکی NCV Type 24-11 به صورت تدریجی مورد استفاده قرار گیرد ، باد خروجی از رگلاتور ابتدا باید وارد I to P شده و از خروجی I to P  به اکچوئیتور منتقل شود. سیگنال های ورودی جریان  4…20 mA و ماکزیمم و مینیموم ورودی هوای فشرده 1.4 … 7 bar و حفاظت از گرد و غبار و رطوبت IP66  می باشد.

طرز کار: آی توپی پوزیشینر جهت کنترل ولو تیپ NCV 24-11 I to P Positioner Type 3730-1 Samson

آی توپی پوزیشینر جهت کنترل ولو تیپ NCV 24-11 به وسیله سیگنال های ورودی جریان  4…20 mAقابل کنترل می باشد .جهت دریافت اطلاعات بیشتر به بروشور نصب و راه اندازی مراجعه فرمائید .

طریقه‌ی نصب: آی توپی پوزیشینر جهت کنترل ولو تیپ NCV 24-11 I to P Positioner Type 3730-1 Samson

نصب آی توپی پوزیشینر جهت کنترل ولو تیپ NCV 24-11 حتما توسط افراد متخصص باید انجام شود و بعد از نصب باید در آزمایشگاه تست و سپس مورد بهره برداری قرار گیرد که این عمل در کارخانه عیوض انجام می پذیرد . در ادامه شرح مختصری از روش راه اندازی I/P تیپ 3730-1 که مصارف عمومی دارد ارائه می گردد: 1.ابتدا باید مقدار فشار باد از روی پلاک مشخصات اکچوئیتور شناسایی شود و با استفاده از رگلاتور در مسیر باد فشار لازم را تنظیم کرد. 2.تغذیه برق آی توپی باید 4 تا 20 میلی آمپر و24V DC  رگوله شده باشد. 3. سیمهای 4 تا 20 میلی آمپر به ترمینال ( 12-)(11+) داده می شود. 4.در صورتی که شیر به صورت نرمال بسته ساخته شده است، پارامتر P2 باید روی ATC قرار گیرد. 5. در صورتی که شیر به صورت نرمال باز ساخته شده، پارامتر P2 باید روی ATO قرار گیرد. 6. با فشار دادن پارامتر P15INIT به  مدت 6 ثانیه صفحه نمایش پوزیشنر شروع به چشمک زدن  کرده و  0تا 100 خود را شناسایی می کند و بعد از 3 الی 5 دقیقه بعد شیر به صورت اتوماتیک کالیبره می شود . 7.درصورت محدود بودن جای شیر که آیتوپی برعکس بسته می شود به وسیله پارامتر  پی 1 میتوان اعداد را برعکس کرد تا به صورت صحیح خوانده شود . توجه : در صورت به هم ریختن پارامترها می توانید به پارامترهای داخل درب مراجعه و طبق نوشته های داخل درب پارامترها را تنظیم کنید.
